Точне прилягання для алюмінієвих пляшок: кришки Unishell 38 мм із тискочутливими прокладками для лінії закривання в Південній Америці
Кейс-стаді | Uniseel Technology | Технічне зразкування та індивідуальний підбір
Клієнт із Південної Америки, який упаковував свою продукцію в алюмінієві пляшки, стикнувся з класичною проблемою: його упакувальна лінія була розрахована на різьбову кришечку з діаметром 38 мм, проте геометрія горловини його алюмінієвих пляшок трохи відрізнялася від скляних і PET-контейнерів, для яких зазвичай проектують кришечки постачальники. Кришечка, що «майже» підходить, призводить до перекручення різьби, заклинювання головки закривання або неправильного моменту затягування — а на швидкісній розливній лінії кожен із цих збоїв означає простої, додаткову обробку та браковані упаковки.
Це саме той сценарій, коли готові кришки перестають бути товаром широкого споживання й перетворюються на інженерну задачу. У Uniseel Technology ми розглядаємо кожну кришку як прецизійний компонент. Коли цей клієнт звернувся до нас, ми не просто запропонували стандартну позицію з каталогу. Ми попросили зразки їхніх алюмінієвих пляшок, виміряли справжню форму горловини й мікрокоригували нашу кришку Unishell 38 мм, щоб вона безперебійно зачеплювалася за їхні різьбові виступи вже з першого зразка.

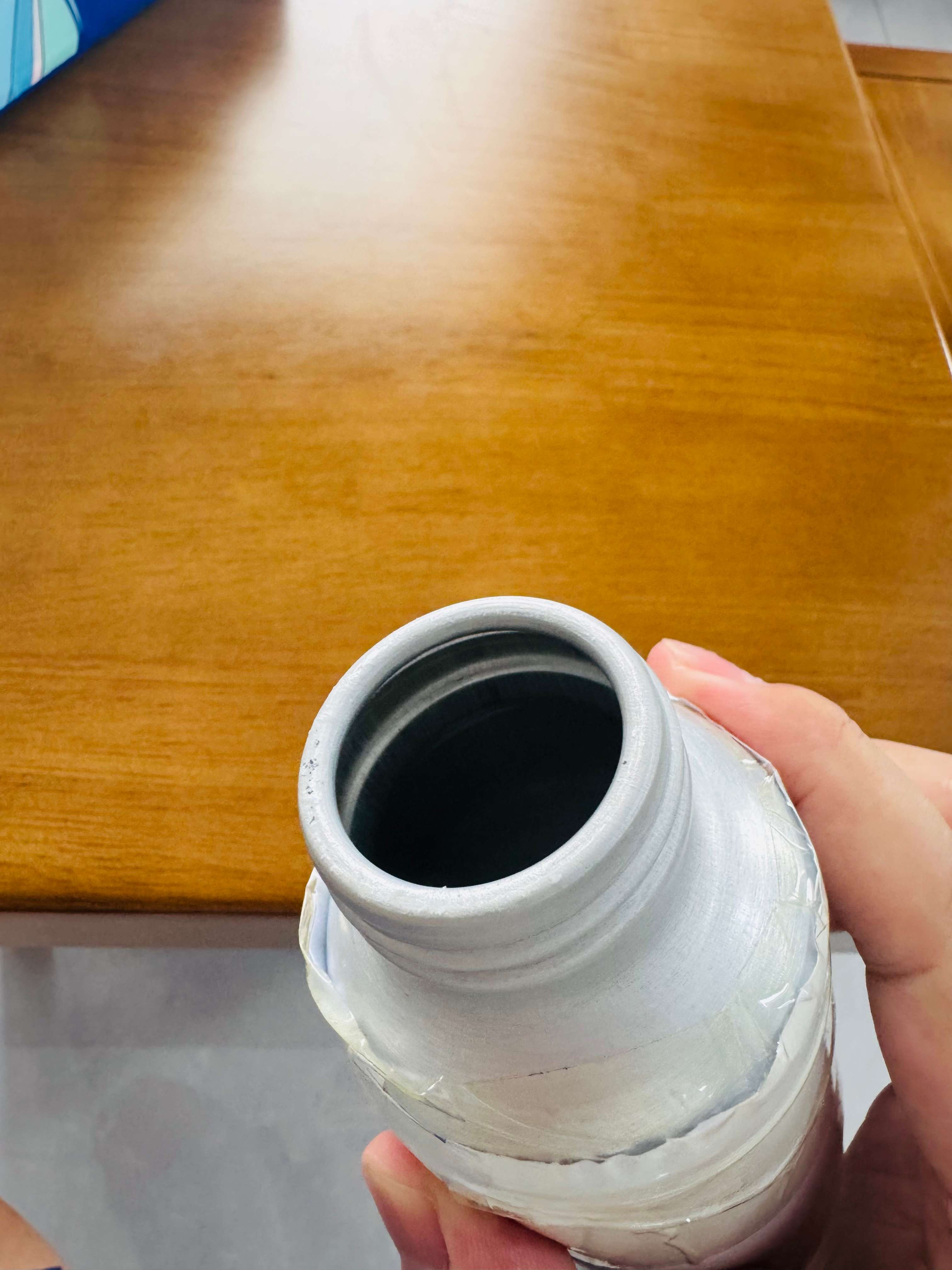

Малюнок 1 — Форма горловини алюмінієвої пляшки клієнта: матове зовнішнє різьблення, що вимагало точно підібраної геометрії різьби кришки.
Алюмінієві пляшки поводяться інакше, ніж скляні й пластикові, щодо посадки кришок. Допуски на відтинок горловини в екструдованих або витягнутих алюмінієвих корпусах можуть відрізнятися сильніше, ніж у стандартизованих скляних відтинках, а покриття, нанесене на металеву поверхню, змінює коефіцієнт тертя й ефективний профіль різьби. Кришка, розроблена за номінальними розмірами GPI/SPI 400, може відчуватися розхитаною, «заклинювати» або «перестрибувати» різьбу при навинчуванні на покриту алюмінієву горловину.
Клієнт уже раніше отримав і протестував зразки від нас і залишився задоволеним їхньою якістю. Тепер йому потрібно було переконатися, що кришки будуть працювати в реальних умовах виробництва — а не лише під час ручного тестування. Він замовив 216 штук, щоб його інженери могли протестувати кришки на справжній лінії закручування, перевірити момент затягування та герметичність у кількох точках лінії й зібрати дані перед остаточним рішенням щодо масового замовлення.
Наша відповідь відповідала філософії відбору зразків «Перша коробка, повна відповідь», яка керує кожною програмою зразків Uniseel:
Вимірювання. Ми взяли зразки алюмінієвих пляшок замовника та виміряли різьбовий профіль горловини — крок різьби, діаметр кореня, профіль вершини та товщину покриття. Нічого не припускалося за кресленням; усе було підтверджено на основі фізичного зразка.
Налаштування. Наш внутрішній інструментарій та процес штампування, захищені портфоліо з 21 патенту, у тому числі розумною штампувальною матрицею (ZL 2023 2 3287198.X), дозволяють забезпечити внутрішній допуск ±0,1 мм щодо критичних розмірів різьби. Ми точно налаштували зачеплення різьби кришки діаметром 38 мм, щоб вона плавно сідала на алюмінієву горловину — достатньо щільно для надійного ущільнення й одночасно достатньо плавно для швидкого навинчування.
Перевірка. Перед відправленням кожна партія була перевірена на відповідність розмірів, а кришки були протестовані на справжніх зразках пляшок замовника. Результат: кришка, яка накручується рівномірно й чисто — без затискання та перекручування різьби.

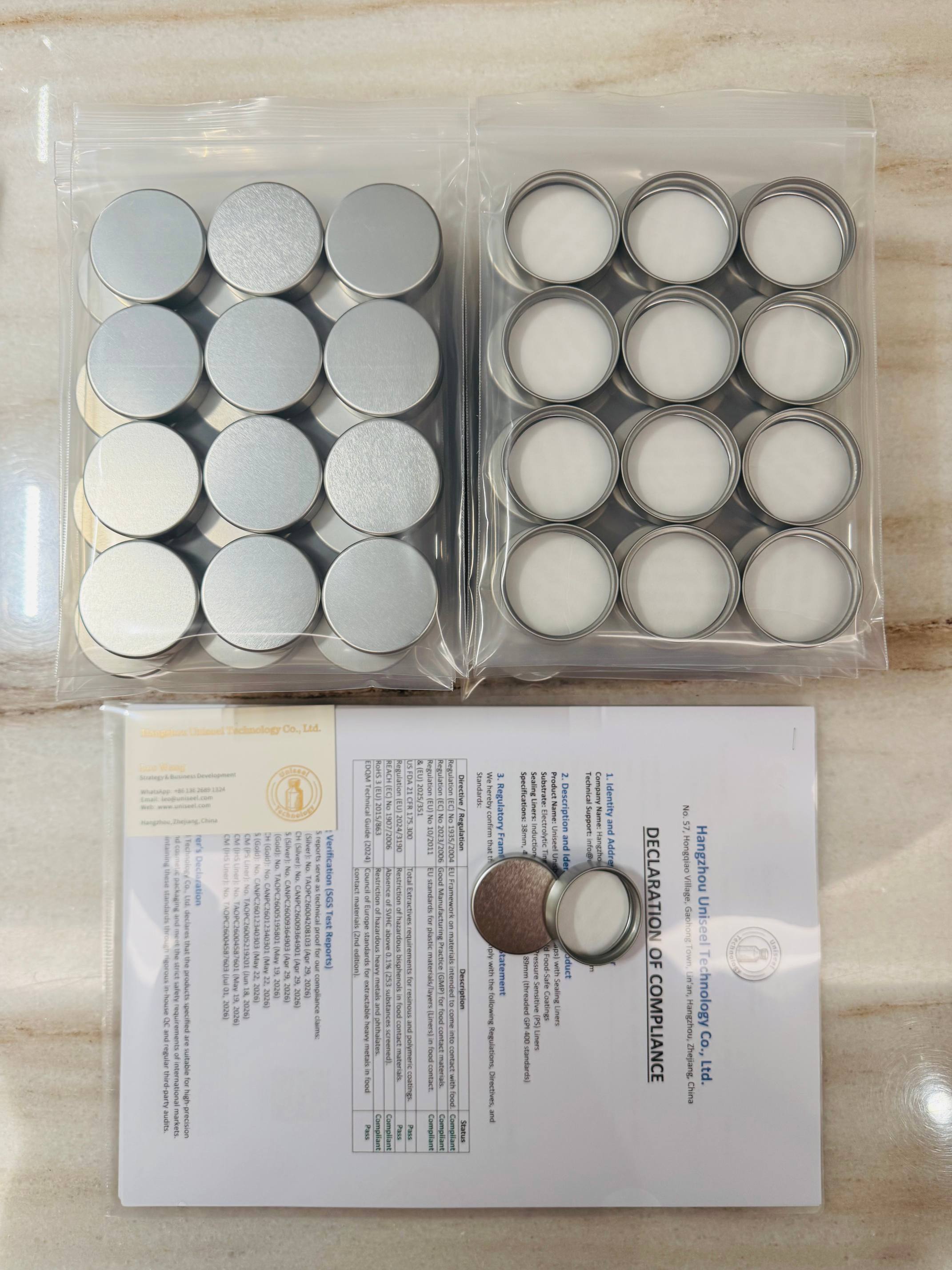

Малюнок 2 — 216 зразків кришок, упакованих у герметичні пакети: матові сріблясті верхні частини з електролітичної оцинкованої сталі (зліва) та яскраво-білі самоклеїні прокладки (справа), відправлені разом із Декларацією відповідності.
Кришка, що є основою цього випадку, — це срібляста кришка Unishell 38 мм, виготовлена з харчової електролітичної оцинкованої сталі з матовим щітковим покриттям. Вона відповідає поширеному різьбовому стандарту 38/400 GPI/SPI, завдяки чому сумісна з широким спектром обладнання для накручування кришок.
Особливість цього застосування полягає у лінійці, чутливій до тиску (PS). На відміну від лінійок індукційного нагріву, які вимагають додаткової станції герметизації, PS-лінійка забезпечує миттєве й адаптивне ущільнення під моментом затягування кришки. Це вирішальна перевага для алюмінієвих пляшок, де лінійка має адаптуватися до незначних відхилень у формі краю пляшки під час навинчування кришки на лінії. Яскраво-біла лінійка розташовується западаюче всередині кришки й пройшла випробування на відповідність вимогам щодо контакту з харчовими продуктами, забезпечуючи клієнтові одночасно високу ефективність ущільнення й регуляторну впевненість у єдиному компоненті.

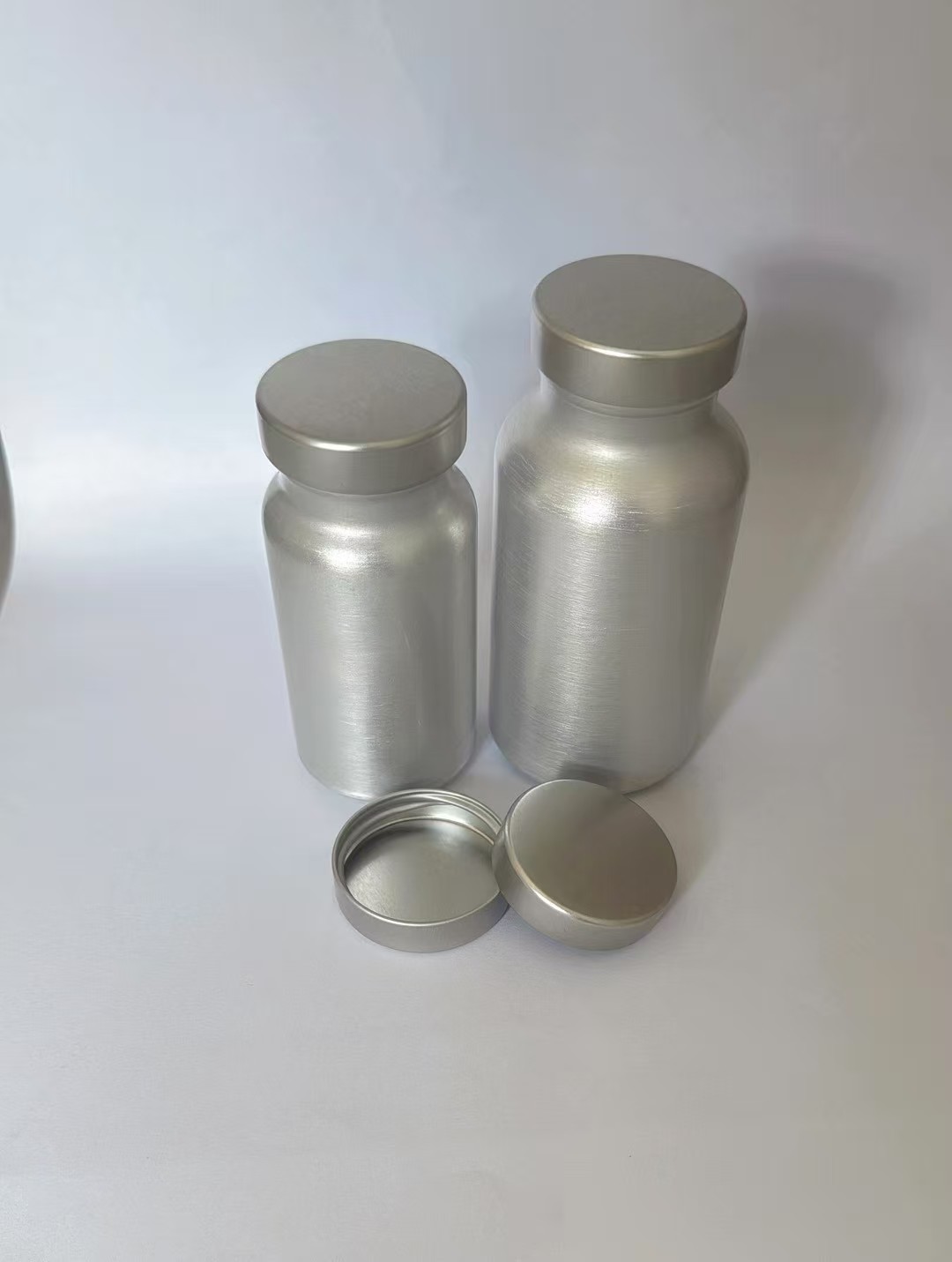

Малюнок 3 — Алюмінієві пляшки клієнта з матово-сріблястим покриттям і різьбовим горловим виконанням. Кришка Unishell 38 мм має відповідати саме цьому профілю горловини для плавного навинчування й стабільного моменту затягування.
Для постачальника упаковки фармацевтичного та харчового рівня довіра будується на слідчих доказах. Кожна зразкова партія від Uniseel супроводжується Декларацією відповідності та, за наявності, звітами незалежних лабораторій. Для цього клієнта пакет документації включав:
• Сертифікат якісного менеджменту ISO 9001:2015, що гарантує стабільний контроль процесів у всіх виробничих партіях.
• Звіти SGS щодо PS-вкладки (звіт № TAOPC26005219201) та покриття олов’яної кришечки (звіт № CANPC26012340303), які підтверджують безпеку для контакту з їжею та відповідність вимогам RoHS.
• Відповідність вимогам FDA 21 CFR 175.300 та ЄС Регуляції (ЄС) 10/2011 щодо матеріалів, що контактують з їжею, а також скринінг SVHC за REACH для повної кришечки.
• Наш завод також пройшов аудит TUV Rheinland, що підтверджує відповідність нашого виробничого середовища стандартам, заявлено в офіційній літературі.
Для клієнта це означало, що вони могли перевірити зразки прямо на лінії й одночасно подати документацію щодо відповідності, яку вимагає їхній власний відділ якості — без необхідності переслідувати документи та без затримок.
216 зразків кришок було уважно упаковано, щоб вони прибули в ідеальному стані: кришки розміщено в герметичних пакетах, а внутрішні поверхні кришок і прокладки захищено; до упаковки додано всю необхідну продуктова документація. Кількості обрано свідомо — достатньо для кількох тестових запусків лінії закручування, досліджень моменту затягування та перевірок герметичності укупорки, але без надмірного навантаження логістичних потужностей клієнта.
Інженери замовника тепер протестують ці кришки на своєму справжньому виробничому обладнанні, вимірюючи момент затягування, момент відкручування та герметичність згідно з власними критеріями прийняття. Оскільки кришки були попередньо підігнані під справжній тип горловини пляшок замовника, ми очікуємо чистих результатів при першому проході — і ми готові перейти до масового виробництва з тими самими параметрами інструментів, що й для зразків, щоб те, що вони перевірили на лінії, точно співпадало з тим, що отримають у великих партіях.
Якщо ви використовуєте алюмінієві пляшки — або будь-які інші контейнери, тип горловини яких не відповідає стандартному каталозі, — вам не доведеться задовольнятися кришкою, яка «зазвичай працює». Постачальник, який вимірює вашу пляшку, коригує кришку та доводить її роботоздатність на вашій виробничій лінії ще до того, як ви приймаєте рішення про масове замовлення, — це постачальник, який захищає безперебійність вашого виробництва та репутацію вашого бренду.
21 запатентована технологія Uniseel, керування точністю ±0,1 мм та повна документація щодо відповідності на всьому ланцюзі існують саме для цієї мети: перетворити кришку з товару масового споживання на компонент упакувальної системи з точним підбором.
Питання 1. Чи може Uniseel адаптувати кришки під нестандартну різьбу горловини алюмінієвої пляшки?
Відповідь 1. Так. Це одна з наших ключових можливостей. Ми вимірюємо фактичну різьбу горловини вашої пляшки — крок різьби, діаметри, покриття — та коригуємо інструмент для кришок відповідно до отриманих параметрів, забезпечуючи допуск ±0,1 мм за критичними розмірами.
Питання 2. Що таке лінійка з тискочутливою (PS) основою й чому її використовують на алюмінієвих пляшках?
Відповідь 2. PS-лінійка герметизується одразу під дією моменту затягування головки закручування, без використання індукційної нагрівальної станції. Вона адаптується до незначних відхилень форми обідка алюмінієвих пляшок, тому є ідеальною для швидкісних ліній закручування.
Питання 3. Що означає 38/400?
A3. 38/400 — це стандартна різьба GPI/SPI: номінальний діаметр кришки 38 мм і профіль різьби серії 400. Це забезпечує сумісність із стандартними затискними патронами та відповідними різьбовими виконаннями пляшок.
Q4. Чому важлива точність ±0,1 мм для кришок?
A4. Похибки геометрії різьби у кілька десятих міліметра призводять до перекручення різьби, заклинювання або нестабільного моменту затягування. Точний контроль забезпечує плавне нарізання різьби на лінії з робочою швидкістю й гарантує стабільну герметичність.
Q5. З якого матеріалу виготовлені кришки?
A5. У цьому випадку кришки виготовлені з харчової електролітичної оцинкованої сталі з матовим сріблястим щітковим покриттям, придатним для упаковки харчових продуктів, напоїв та харчових добавок.
Q6. Чи відповідають кришки та прокладки вимогам безпеки для контакту з харчовими продуктами?
A6. Так. Прокладка з PS та покриття кришок пройшли випробування в SGS і відповідають вимогам FDA 21 CFR 175.300, Регламенту ЄС (ЄС) № 10/2011, скринінгу REACH SVHC та вимогам RoHS.
Q7. Скільки зразків слід замовити для випробування на лінії?
A7. Зазвичай ми рекомендуємо 100– 200 штук, щоб ваші інженери могли проводити випробування на кількох лініях закручування кришок, дослідження моменту затягування та перевірки герметичності. У цьому випадку ми поставили 216 штук.
П8. Які документи надсилаються разом із зразками?
В8. Кожна партія зразків включає Декларацію відповідності, а також — за наявності — звіти про випробування SGS, сертифікат ISO 9001:2015 та документацію з аудиту виробництва TUV.
П9. Який мінімальний обсяг замовлення (MOQ) для серійного виробництва після виготовлення зразків?
В9. MOQ залежить від розміру кришки та типу прокладки. Після того як ви перевірите зразки на своїй лінії, ми підтвердимо ціни та терміни поставки для серійного виробництва на основі тих самих параметрів оснастки, що й для зразків.
П10. Як ви запобігаєте перекрученням різьби під час високошвидкісного закручування кришок?
В10. Перекручення різьби усувається на етапі проектування: ми підбираємо профіль різьби кришки відповідно до виміряного профілю горловини вашого флакона й перевіряємо процес закручування на ваших справжніх флаконах перед відправленням.
